تفاصيل المنتج:
|
| اسم: | 130 مؤازرة الجزء الثابت والمكدس الدوار | مواد: | 0.35 |
|---|---|---|---|
| طلب: | التحكم الصناعي | هل هي قابلة للتخصيص: | قابل للتخصيص |
| certification: | IATF16949, ISO14001，ISO45001 | ||
| إبراز: | الأجزاء الأساسية للجزء الثابت من الحديد,قلب الحديد الثابت,الدوار المحرك المؤازر والجزء الثابت |
||
يمكن تخصيص جميع المواصفات ،نرحب باستفسارك!
Motor Core للتحكم الصناعي 130 مؤازر ثابت ومكدس دوار
تحديد:
بالنظر إلى التكلفة ، تم تصميم الشق كأخدود مستقيم ، ويتم أخذ ارتفاع درجة حرارة المحرك في الاعتبار.
يتم استخدام مادة 0.35 مم لتحقيق درجة حرارة منخفضة نسبيًا للمحرك.

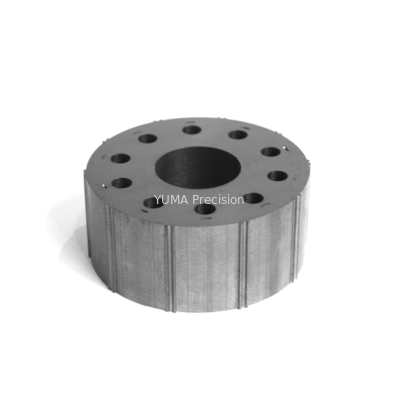

الدوار عبارة عن 10 أقطاب من النوع المركب على السطح ، مع مادة 0.5 مم.يحتوي الدوار على 10 فتحات لتقليل الوزن ،
والتي يمكن زيادتها أو تقليلها وفقًا لطلب العميل على الجمود ؛مفتاح مع انحراف
1.5 درجة مصممة على الفتحة الداخلية ، والتي يمكن أن تدرك تصميم القطب الخاطئ لإنتاج 3 درجات في قسمين من الدوار.

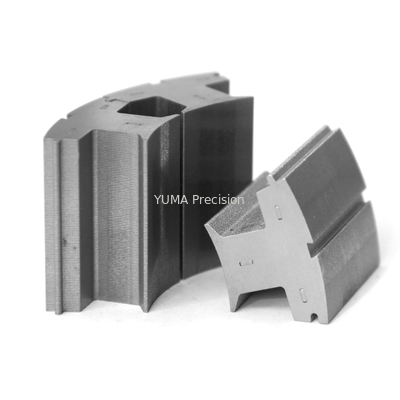

| الجزء الثابت | ||||||
| القطر الخارجي | القطر الداخلي | عرض القطب | عدد الفتحات | سمك المادة | هيكل عظمي | ارتفاع النواة |
| 122.1 | 85.1 | 11.8 | 12 | 0.35 | نعم | L = 34.5 / 50.5 / 68.5 |
| الدوار | |||
| القطر الخارجي | القطر الداخلي | عمود | سمك المادة |
| 77.35 | 33 | 10 | 0.5 |
بالنظر إلى التكلفة ، باستخدام مادة 0.5 مم لتصميم الشق كفتحة مستقيمة ، مقارنةً بمادة 0.35 مم ،
سيكون ارتفاع درجة الحرارة أعلى نسبيًا ، لكن تكلفة قلب الحديد هي الأفضل ، حيث يتكون الجزء المتحرك من 10 أقطاب مثبتة على السطح
اكتب ، بمادة 0.5 مم.يحتوي الدوار على 10 ثقوب لتخفيض الوزن ، والتي يمكن زيادتها أو تقليلها وفقًا لـ
طلب العميل على الجمود ؛تم تصميم مجرى الخابور مع انحراف 1.5 درجة على الفتحة الداخلية ، والتي يمكن أن تحقق
تصميم عمود خاطئ للإنتاج 3 درجات في قسمين من الدوار.
| الجزء الثابت | ||||||
| القطر الخارجي | القطر الداخلي | عرض القطب | عدد الفتحات | سمك المادة | هيكل عظمي | ارتفاع النواة |
| 122.2 | 85 | 11.8 | 12 | 0.5 | نعم | L = 34/51/68 |
| الدوار | |||
| القطر الخارجي | القطر الداخلي | عمود | سمك المادة |
| 77.35 | 33 | 10 | 0.5 |
 |
|
|
| قلب دوار المحرك الثابت | أداة الختم | معدات مطورة ذاتيا |
